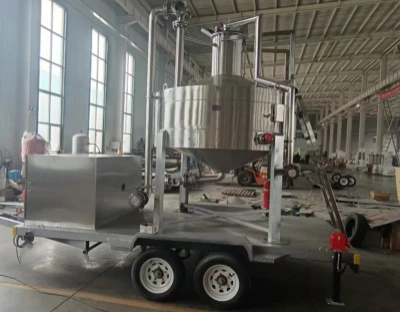

Hệ thống xử lý dữ liệu cho đường trượt Prover
Hệ thống xử lý dữ liệu cho khung trượt đo lường tạo thành một khung đo lường và điều khiển tích hợp, tự động và thông minh. Về cốt lõi, nó sử dụng một-quy trình vòng kín-bao gồm "Cảm biến – Tính toán – Điều khiển – Truyền tải – Quản lý"-để đạt được phép đo chính xác, giám sát thời gian thực-và khóa liên động an toàn cho môi trường chất lỏng như khí đốt tự nhiên và dầu mỏ. Logic hoạt động hoàn chỉnh của nó được trình bày chi tiết như sau:
I. Kiến trúc hệ thống: Cấu trúc cộng tác ba tầng
Hệ thống dữ liệu đo độ trượt hiện đại thường áp dụng thiết kế "kiến trúc ba tầng":
Lớp cảm biến (Thiết bị đo hiện trường): "Các giác quan" của hệ thống chịu trách nhiệm thu thập dữ liệu thô.
Lớp điều khiển (Bộ điều khiển lõi): "Bộ não" của hệ thống chịu trách nhiệm tính toán dữ liệu và kiểm soát logic.
Lớp ứng dụng (Nền tảng giám sát): "Trung tâm" của hệ thống chịu trách nhiệm trực quan hóa dữ liệu, quản lý và phân tích từ xa.
II. Phân tích chi tiết về quy trình vận hành hoàn chỉnh
1. Thu thập dữ liệu (Lớp cảm biến)
Nhiệm vụ cốt lõi: Để thu được các thông số vật lý theo thời gian thực của chất lỏng và trạng thái hoạt động của thiết bị.
Thiết bị thu nhận:
Lưu lượng kế: Tua bin, siêu âm, lưu lượng kế khối lượng Coriolis, v.v., đo tốc độ dòng chảy tức thời và tích lũy.
Bộ truyền: Cảm biến áp suất và nhiệt độ, thu thập dữ liệu áp suất đường ống và nhiệt độ môi trường.
Dụng cụ phụ trợ: Máy phân tích khí (đo thành phần và nhiệt trị), máy đo mật độ, máy phân tích hàm lượng nước và công tắc trạng thái van.
Đầu ra tín hiệu: Chuyển đổi các đại lượng vật lý thành tín hiệu điện tiêu chuẩn (tương tự 4-20mA) hoặc tín hiệu số (RS485, HART, Modbus).
2. Tiền xử lý và truyền tín hiệu
Điều hòa tín hiệu: Bộ điều khiển (PLC/RTU) khuếch đại, lọc và cách ly các tín hiệu yếu thu được để loại bỏ nhiễu.
Đọc dữ liệu: Thăm dò và đọc dữ liệu định kỳ từ tất cả các công cụ thông qua thư viện giao thức-tích hợp sẵn (ví dụ: Modbus-RTU).
Bộ nhớ đệm cục bộ: Lưu trữ tạm thời dữ liệu vào bộ nhớ trong hoặc thẻ SD của bộ điều khiển để tránh mất dữ liệu trong trường hợp gián đoạn liên lạc.
3. Tính toán và bù trừ lõi (Lớp điều khiển)
Đây là giai đoạn quan trọng để đảm bảo độ chính xác của phép đo:
Tính toán bù nhiệt độ và áp suất
Do thể tích khí rất dễ bị ảnh hưởng bởi sự thay đổi nhiệt độ và áp suất nên hệ thống sẽ tự động chuyển đổi tốc độ dòng thể tích thực tế (ở điều kiện vận hành) thành tốc độ dòng thể tích ở điều kiện tiêu chuẩn (20 độ/0 độ, 101,325 kPa), sử dụng phương trình trạng thái khí lý tưởng hoặc hệ số nén (Z). Công thức: Qn=Q × (P/Pn) × (Tn/T) × Z
Chuyển đổi khối lượng / năng lượng
Kết hợp dữ liệu thành phần khí (ví dụ: hàm lượng mêtan), tính toán tốc độ dòng khối và tốc độ dòng năng lượng (giá trị nhiệt lượng).
Tích lũy và thống kê
Tính toán-thời gian thực về lưu lượng tích lũy hàng ngày, hàng tháng và hàng năm; ghi lại các giá trị lưu lượng tối thiểu, tối đa và trung bình.
4. Khóa liên động an toàn và điều khiển logic
Điều khiển tự động: Thuật toán PID tích hợp-điều chỉnh độ mở của van điều khiển dựa trên các điểm đặt để ổn định áp suất đầu ra và tốc độ dòng chảy.
Bảo vệ an toàn (Xử lý bất thường):
Quá áp suất/Thiếu áp suất: Nếu áp suất vượt quá ngưỡng xác định, van ngắt{0}}an toàn sẽ được kích hoạt ngay lập tức.
Sự bất thường của dòng chảy: Sự biến động đột ngột của dòng chảy, tốc độ dòng chảy quá mức hoặc dòng chảy bằng 0 sẽ kích hoạt cảnh báo và bắt đầu trình tự tắt-.
Rò rỉ / Lỗi thiết bị: Việc phát hiện lỗi cảm biến hoặc gián đoạn liên lạc sẽ kích hoạt cảnh báo bằng âm thanh và hình ảnh, cùng với các thông báo từ xa.
5. Truyền dữ liệu từ xa (Lớp giao tiếp)
Giao tiếp cục bộ: Bộ điều khiển kết nối với-HMI (màn hình cảm ứng) tại chỗ thông qua bus RS485 để hiển thị và vận hành dữ liệu cục bộ.
Giao tiếp từ xa:
Có dây: Kết nối Ethernet (TCP/IP) với hệ thống SCADA/DCS của nhà máy.
Không dây: Kết nối GPRS/4G/NB-IoT để tải dữ liệu lên máy chủ đám mây hoặc trung tâm điều phối trung tâm.
Giao thức truyền thông: Sử dụng-các giao thức tiêu chuẩn ngành (Modbus-TCP, IEC 60870-104, MQTT).
6. Lưu trữ, trực quan hóa và quản lý dữ liệu (Lớp ứng dụng)
Lưu trữ dữ liệu: Cơ sở dữ liệu máy chủ trung tâm (MySQL/PostgreSQL) cung cấp khả năng lưu trữ-dài hạn (Lớn hơn hoặc bằng 1 năm) cho dữ liệu lịch sử.
Giao diện giám sát (SCADA):
-Biểu đồ luồng quy trình theo thời gian thực, đường cong xu hướng và báo cáo dữ liệu.
Điều chỉnh tham số từ xa, điều khiển van và vận hành khởi động/dừng thiết bị.
Báo cáo và Kiểm toán: Tự động tạo báo cáo theo ca, hàng ngày và hàng tháng; hỗ trợ truy xuất nguồn gốc và đối chiếu dữ liệu.
Ứng dụng dành cho thiết bị di động: Nhân viên quản lý có thể theo dõi trạng thái hệ thống và nhận thông báo-theo thời gian thực thông qua ứng dụng dành riêng cho thiết bị di động.
III. Trình tự vận hành điển hình (Ví dụ: Khí tự nhiên)
0 ms: Chất lỏng chảy qua đồng hồ đo lưu lượng; cảm biến tạo ra xung hoặc tín hiệu điện.
100 mili giây: PLC thu nhận tín hiệu nhiệt độ, áp suất và lưu lượng, thực hiện chuyển đổi Tương tự-sang{2}}Kỹ thuật số (A/D). 200ms: Thực thi các thuật toán bù nhiệt độ và áp suất để tính toán tốc độ dòng điều kiện-tiêu chuẩn.
500ms: Cập nhật màn hình HMI cục bộ và kiểm tra các vi phạm giới hạn tham số.
1s: Truyền gói dữ liệu lên đám mây qua mạng.
Liên tục: Tích lũy tổng luồng, ghi nhật ký sự kiện và phản hồi các lệnh từ xa.
IV. Các tính năng chính
Độ chính xác cao: Thông qua bù thuật toán, lỗi đo sáng thường được duy trì trong phạm vi từ ±0,5% đến ±1,0%.
Độ tin cậy cao: Có tính năng vận hành không cần giám sát, thực thi tự động, bảo vệ-mất điện và dự phòng dữ liệu.
Độ an toàn cao: Kết hợp nhiều-báo động cấp độ, các biện pháp bảo vệ khóa liên động và thiết kế-chống cháy nổ (Exd II CT4).
Thông minh: Hỗ trợ chẩn đoán từ xa, cập nhật OTA và phân tích dữ liệu lớn.
Bản tóm tắt
Về bản chất, hệ thống xử lý dữ liệu của hệ thống đo lường có chức năng như một nút tính toán biên. Hoạt động độc lập tại khu vực mỏ công nghiệp, nó thực thi một quy trình làm việc hoàn toàn tự động bao gồm "thu thập dữ liệu - tính toán chính xác - đóng-điều khiển vòng lặp - bảo vệ an toàn - tải lên thông tin. Nó đóng vai trò là thiết bị cốt lõi cho ngành năng lượng-bao gồm các ngành dầu khí và khí đốt tự nhiên-cho phép thực hiện quản lý số hóa, thông minh và không cần người điều khiển.
